一、简述

　　水文气象观测预警系统是一个智能化、集成化、网络化的综合性水雨情综合监测广播系统。通过在沿河道或水库建设多个水雨情综合监测站,利用物联网通信技术，实现监控中心和各个监测站之间的通信，监测站将测量到的实时数据和视频图片发送到监控中心的软件平台，通过软件平台可以查看各个监测站的状态信息以及数据信息。水利部门根据当前河水或水库水位、降水等情况,通过无线广播的方式向附近村庄村民广播雨水情况，提前通知村民做好防汛信息。水雨情综合监测站监测的参数主要包括水位和降水量，根据用户的不同要求，可灵活增减测量要素，比如：水质、水流量、大气温度、湿度、风速与风向等，另外监测站配备有高清摄像机，能够实时监控现场周围环境。

　　本系统可分为两大部分，第一部分是水雨情监测系统，第二部分是无线广播系统。

　　二、水雨情监测系统

　　水雨情监测系统分为是三层，第一层是监控系统，由各个监测站所组成；第二层是通信网络，实现各个监测站的通信组网；第三层是监控中心，由中心站及软件平台组成，实现监测站数据的接收以及界面显示等功能。系统组成如下图所示。

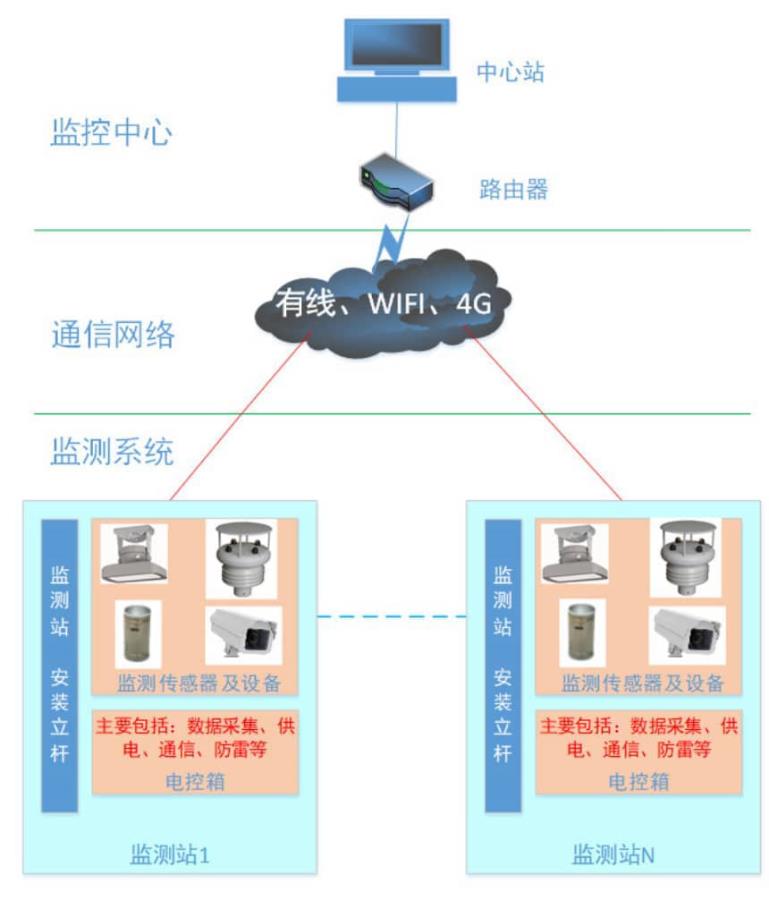

图1水雨情综合监测系统组成示意图

　　监测站组成

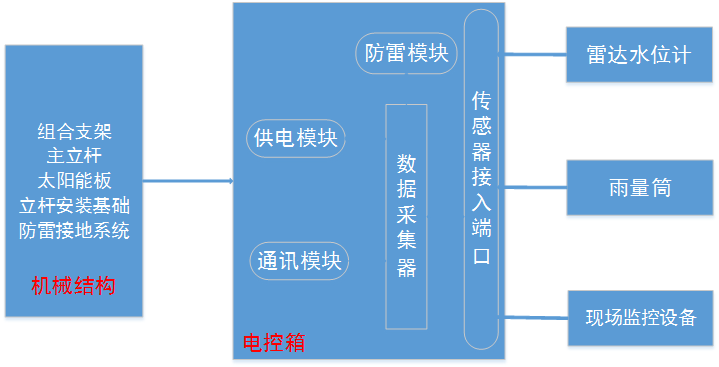

图3监测站结构示意图

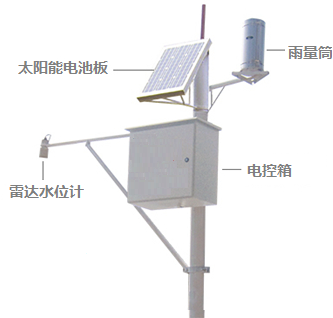

　　水雨情监测站接入传感器及设备主要包括：雷达水位计、雨量筒和场景监测视频设备。机械结构包括安装立柱、太阳能板、防雷接地系统和立柱安装基础。

　　三、无线广播系统

　　无线广播系统包括广播发射中心和广播接收端，广播发射中心设备主要由话筒、广播发射机和发射天线所组成，广播接收端设备主要由广播接收机、接收天线和喇叭所组成。

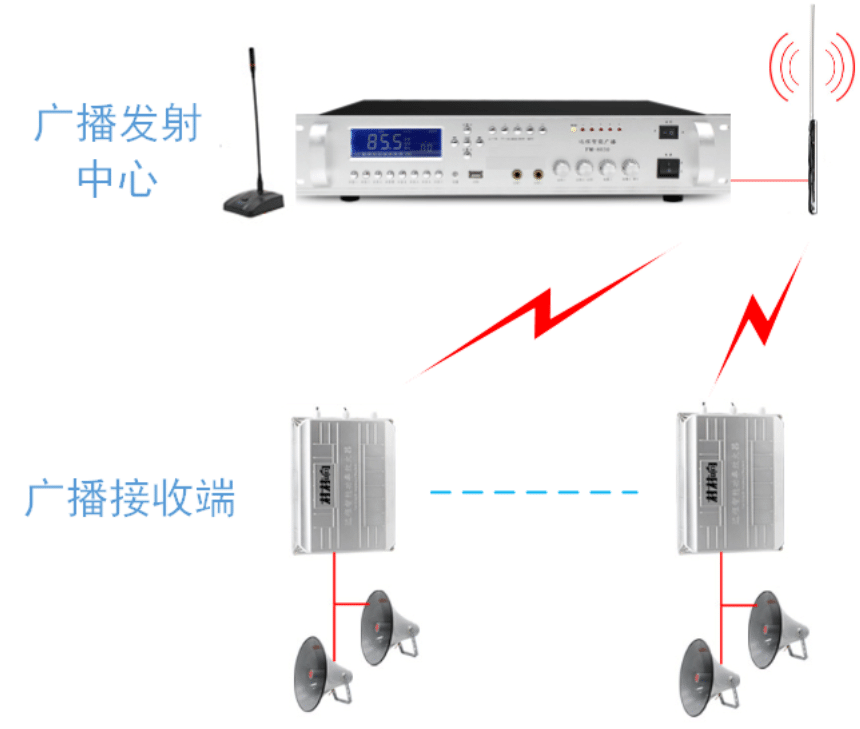

图2无线广播系统组成

　　系统特点

　　1)    无线传输距离可达10km以上；

　　2)    具有GSM手机遥控功能；

　　3)    发射功率达到100W；

　　4)    频率范围156---161MHz，杜绝收音机信号干扰。

　　四、软件系统

　　水雨情自动监测系统软件实现数据接收、展示、报警、分析和管理平台。管理人员通过该软件实时监测水位、降雨量、水质等数据和设备状态，查看现场照片、视频，为全面快速掌握水雨情情况，进行决策提供帮助。

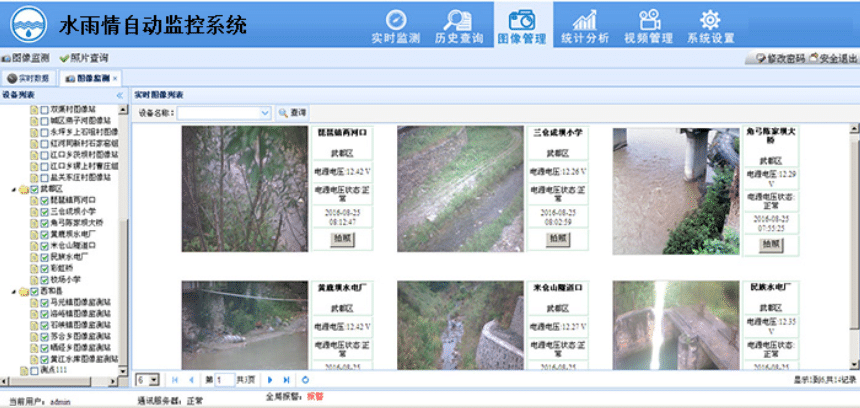

图10软件图像显示

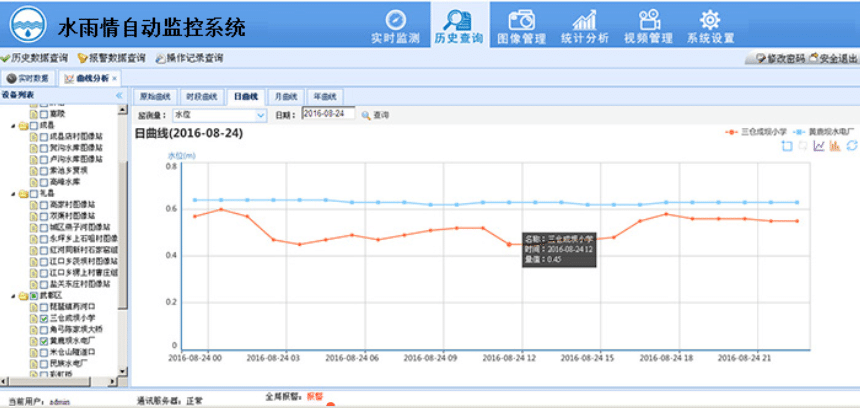

图11历史数据查询（曲线显示）

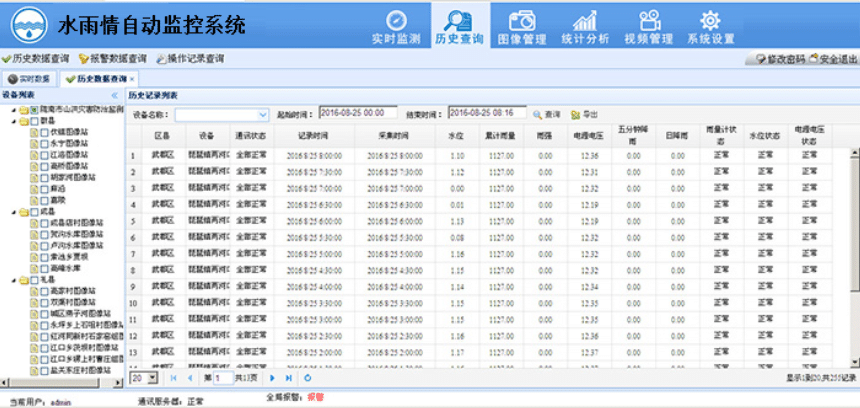

图12历史数据查询（数据显示）
